BS-GS21シリーズ

BS-GS2148

IPルーティング
SNMP対応
スパニングツリー対応
Web設定
VLAN
QoS対応
ループ検知・防止
動作保証温度50℃
19インチラック対応※
収納ボックス対応

JANコード: 4981254071786

カラー : ブラック

8ポートモデルを19インチラックに取り付ける場合は、別途19インチラックマウントキット「BIJ-RMK-1U」が必要です。

特長

全ポートGiga対応のスマートスイッチ

フロアスイッチ・エッジスイッチにおすすめ

全ポートGiga対応のスマートスイッチ

全ポートが1Gbpsの通信に対応するスマートスイッチです。接続機器数やオフィスの規模によって、48ポート・24ポート・16ポート・8ポートの4モデルからお選びいただけます。

写真は8ポートモデルです。

Gigaでのリンク確立をLEDでお知らせ

接続先の機器とのリンクが確立すると、LEDが光ってお知らせします。Gigaでのリンク確立時は「緑色」、100Mbpsでのリンク確立時は「橙色」に LEDが点灯します。各ポートの接続状況がひと目で確認できます。

Ethernetの送信単位を大きくして、ネットワーク上の転送効率を向上させるJumbo Frameに対応。ギガビットを生かした高速転送(※)を可能します。

Jumbo Frame:12,288 byte
(ヘッダー14Byte+FCS4Byte含む)

通信経路全ての機器が JumboFrame対応であることが必要です。

SFPポートを搭載 ※8ポートモデルは非搭載

SFPポートをBS-GS2148は4つ、BS-GS2124、BS-GS2116は2つ搭載しています。別売のギガビットSFP光トランシーバを利用することで、光ファイバを利用した長距離通信が実現できます。

対応オプション(別売):ギガビットSFP光トランシーバー 「BS-SFP-GSR」「BS-SFP-GLR

ネットワーク管理者の負担を軽減

多様な管理機能を搭載

機器の保守・管理の手間を削減できるリモート管理サービス

本商品は、インターネットを経由して遠隔地に設置した機器と管理者をつなげる、バッファローのリモート管理サービス「キキNavi」に対応しています。遠隔地から機器の監視、メンテナンス用の簡易操作ができ、機器管理者の負担を大きく軽減することができます。

ネットワーク機器の統合管理を実現する管理ソフトウェア対応

WLS-ADTに対応

本商品はネットワーク管理ソフトウエアWLS-ADT(別売)に対応しています。当社の無線アクセスポイントやスイッチ、NASなどのネットワーク機器を一括で運用・管理することができます。

機器の死活監視ができるSNMPに対応

つながる機器の状況を ネットワーク経由で把握できる

本商品はネットワーク経由の管理・制御を可能にするSNMPに対応しており、機器の状態、通信状況などを集中管理できます。一元的に管理することで、障害時にも原因の特定が容易になり迅速な対処が可能になります。

複数のネットワークを構築できるVLAN機能に対応

VLAN機能

VLANとはスイッチの内部で複数のネットワークに分割する機能です。ネットワークの利用法やセキュリティー・レベルの違いなどに応じてネットワークの特定の部分のみに特定の運用ポリシーを適用する、といった場合に有効活用できます。
本商品はポートベースVLAN/タグVLAN/マルチプルVLANなど、様々なVLAN機能に対応。ネットワークのセキュリティーとフレキシビリティーの併用を実現します。

直感的な操作が可能、Web設定画面に対応

本商品は、Web設定画面からCLIの知識や特別なアプリケーションなしで設定・管理ができ、日本語表示対応で直感的な操作が可能です。複数フロアに分かれたネットワークを運用する場合でも、各フロアスイッチにWebブラウザーから簡単にアクセス、設定できます。導入時設定、運用ポリシーの適用などネットワーク経由での集中管理が可能となり、管理コストを軽減することができます。

通信の優先制御を行う多彩なQoS(Quality of Service)機能搭載

ネットワーク上にさまざまなアプリケーションが混在する近年の企業内ネットワークにおいては重要な通信を差別化する多彩なQoS機能が必要になります。本商品はIEEE802.1pに基づくQoSに8レベルにて対応するとともにDSCP/IP Precedenceにも対応。多種多様なニーズにお応えします。

許可されたユーザーだけを接続する各種認証機能に対応

RADIUSサーバーとの組み合わせにより、対応アクセス許可のあるユーザーだけをネットワークに接続させるIEEE802.1X/EAP認証に対応。 また、サプリカント不要で認証できるMACアドレス認証にも対応しています。

安心して商品をお使い頂くために

高信頼設計と法人様専用のサポート窓口

安定したネットワーク稼働を実現、高信頼設計

本商品は、安定したネットワーク稼働を実現するため、当社独自の品質基準による高信頼部品の選定など高品質を追求し、長寿命設計に取り組んでいます。

動作保証温度50度

50度保証

本商品は、筐体設計の見直しを行い、50度までの温度環境での動作を可能にしました。教室の天井裏や倉庫、工場等の温度が高い場所へ設置ができます。

最長5年保証

最長5年保証 標準保証3年+登録ユーザー限定保証2年

本商品は長寿命設計の取り組みの結果として、標準で3年保証、さらにご購入から30日以内にWeb上から5年保証登録を行っていただくと、保証期間を2年延長し、最長5年の保証をいたします。

ご登録の流れ

5年保証を受けるには、事前にお客様による登録が必要です。必ず本商品購入後30日以内に、登録を行ってください。
当社からの「登録完了通知メール」の送信をもって、5年保証登録完了とさせていただきます。

法人様向け専用サポート窓口

法人様向け専用サポート窓口をご用意しておりますので、万が一のトラブルの場合もメール・電話にてサポートをさせていただきます。

電波漏洩を防止

電波漏洩を防止

電波漏洩防止に関する規格「VCCI ClassA」に適合。周囲の電化商品に悪影響を与えにくい高シールド性を実現。外部からのノイズに対しても影響を受けにくい設計により、本商品の安定動作を実現しています。

アイドリングストップモードでデータが流れていないときの電力も削減

自動で省エネ。進化した「おまかせ節電NEXT」

おまかせ節電NEXTでコスト削減

自動電力調節機能「おまかせ節電NEXT」により、パソコン等の電源がOFFになっているポートや未使用のポートへの電力供給の制限し、夜間に多くのパソコンがシャットダウンされるオフィスで電力の大幅な節電を実現します。また、「おまかせ節電NEXT」でアイドリングストップモード(IEEE802.3az EEE)にも対応し、データが流れていない時の電力も自動的に削減。業務中のオフィスでの大幅な節電も実現します。※

LANケーブルで接続された機器同士がIEEE802.3az EEEに対応していることが必要です。

安定したネットワークの構築を実現

「ループ検知」や「DHCPスヌーピング」でネットワークダウンを未然に防ぐ

ループを検知し該当ポートを無効化

障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます

ネットワーク運用に大きな障害を及ぼすネットワークのループ構成を検知し、該当ポートを自動的に無効にするループ防止機能を搭載。従来ならば発見が困難で、障害の影響も大きかったネットワークループを迅速に発見し、ループ障害によるネットワーク全体のダウンを自動的に防ぎます。

ループ発生時には、ループ発生したことをお知らせするために、DIAG LEDが「赤色」に点滅し、これにより迅速なループ排除が可能です。

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象

ネットワーク経路がループ構成になっていることでパケットが無限に流れ続け、ネットワークが通信パケットで飽和し、ネットワークダウンを引き起こすなどの障害が発生する現象をいいます。

意図しないDHCPサーバーからのIPアドレス配布による通信障害を防ぐ

意図しないDHCPサーバーからのIPアドレス配布による通信障害を防ぐ

通信障害の原因となる不正なDHCPサーバーをネットワークから遮断するDHCPスヌーピング機能を搭載。
意図しないDHCPサーバーから配布されるIPアドレスが、正式なDHCPサーバーから配布されたIPアドレスと重複した場合、通信障害が発生しますが、本機能はこれらの障害を未然に防げます。

添付の取付金具やオプションが充実

様々な設置ニーズに対応できる便利設計

19インチラックへの設置を可能にする取付金具を添付。様々な設置ニーズに対応できます。

写真は16ポートモデルのものです。

8ポートモデルは取付金具の添付はありません。

本商品添付のラック取付金具で、19インチラックへの取り付けが容易に行えます。

写真は16ポートモデルです。

8ポートモデルの場合は、別売りの19インチラックマウントキット「BIJ-RMK-1U」を使用して設置してください。

オプション(別売)でマグネット取り付け可能 ※48ポート、24ポートモデルは非対応

左:マグネットキット[BS-MGK-A]
右:マグネット取り付け金具[LSW-KG5P]

オプションのマグネットキットでさらに設置場所の自由度がアップ。スチールデスクやスチールラック、壁面への取り付けに便利です。さらに、マグネット取り付け金具で非金属壁面へマグネット取り付けが可能です。

その他の特長

スイッチの各種基本性能に対応

IEEE802.3ab(1000BASE-T)/IEEE802.3u(100BASE-TX)/IEEE802.3(10BASE-T)規格準拠

全ポート10M/100M/1000M Full-Duplex/Half-Duplex機能搭載

全ポート10M/100M /1000M Auto-Negotiation機能搭載

IEEE802.3x、フローコントロール(全二重動作時)、バックプレッシャー(半二重動作時)対応

Link/Active、Powerを視覚的に認識できるLED搭載

エラーフレームフィルタリング機能搭載

信頼性の高いスイッチングを実現するストア&フォワード転送方式採用

ケーブル抜け防止バンド

ACアダプターが本商品から抜けるのを防ぐため、付属のケーブル抜け防止バンドを使って固定できます。

セキュアなネットワーク構築におすすめ

「EAPOL(IEEE802.1Xフレーム)透過」に対応しているため、すでにMACベースのIEEE802.1X認証を導入している環境にも容易に追加可能です。セキュアなネットワーク構築におすすめです。 また、冗長構成ネットワークで必要な「スパニングツリー」や「BPDU透過」にも対応しています。

ケーブルのストレート/クロスを自動判別

接続されたLANケーブルのストレート/クロスを自動判別するAUTO-MDIXに対応。結線間違いによるトラブルを防ぐことで保守コストの削減に貢献します。

RoHS基準値準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

ネットワーク関連商品

関連情報

業種別提案・ソリューション

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
対応機種 IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3z※、IEEE802.3x対応機器
※対応オプション:ギガビットSFP光トランシーバー 「BS-SFP-GSR」、「BS-SFP-GLR」利用時
※BS-GS2108は非対応
19インチラックマウント 対応
※BS-GS2148・BS-GS2124・BS-GS2116は取付金具添付
※BS-GS2108は別売のBIJ-RMK-1Uが必要
対応オプション(別売) マグネットキット 「BS-MGK-A」 ※1
マグネット取付金具 「LSW-KG5P」 ※1
ギガビットSFP光トランシーバ 「BS-SFP-GSRBS-SFP-GLR」 ※2
※1:BS-GS2148、BS-GS2124は非対応
※2:BS-GS2108は非対応
準拠規格 IEEE802.3 10Base-T/IEEE802.3u 100Base-TX/IEEE802.3ab 1000Base-T
IEEE802.3z 1000BASE-SX,1000BASE-LX ※
IEEE802.3x Flow Control
IEEE802.1D Spanning Tree Protocol
IEEE802.1w Rapid Spanning Tree Protocol
IEEE802.1s Multiple Spanning Tree
IEEE802.1p Class of Service、Priority Protocol
IEEE802.1Q VLAN tagging
IEEE802.3ad Link Aggregation
IEEE802.1X Port Based Access Control
※対応オプション:ギガビットSFP光トランシーバー 「BS-SFP-GSR」、「BS-SFP-GLR」利用時
※BS-GS2108は非対応
規格 VCCI Class A
伝送速度(規格値) 10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T)、1000Mbps(1000BASE-SX、1000BASE-LX)※
※対応オプション:ギガビットSFP光トランシーバー 「BS-SFP-GSR」、「BS-SFP-GLR」利用時
※BS-GS2108は非対応
データ転送方式 ストア&フォワード
管理機能 SNMP v1/v2c/v3サポート
MIBⅡ、Bridge MIB、Etherlike MIB、P-bridge MIB、Q-bridge MIB、Interface MIB、RMON MIB、RADIUS MIB
RMON(Group1,2,3,9)サポート(including Statistics,History,Alarm and Event)
LLDP
日本語Web設定インターフェース(IPv4/IPv6)
http/https(Webブラウザ)による設定、ファームウェアアップグレード、設定の保存・復元
Syslog/Syslog転送サポート
ネットワーク管理ソフトウェア(WLS-ADT)対応
セキュリティー機能 ユーザー名、パスワード
ポートベース・MACアドレスベースのIEEE802.1X認証対応(EAP-MD5/TLS/MS-PEAP)
MACアドレスフィルター
マネージメントVLAN
MACアドレス認証
DOS攻撃防止
DHCPスヌーピング、DHCPオプション82、DHCPテーブル、DHCPレート制限
サポート機能 レイヤー3機能 (L3ルーティング、静的ルーティング、ARPテーブル、DHCPリレー)
JumboFrame12,288Byte(ヘッダー14Byte+FCS4Byte含む)サポート
スパニングツリー(IEEE802.1D/1w/1s)サポート
ポートベースVLAN/マルチプルVLAN/タグVLAN(IEEE802.1Q)/ ダイナミックVLAN/ゲストVLAN
ブロードキャスト/マルチキャストストームコントロール/入出力帯域 制限
QoS(ポートベース/IEEE802.1p/DSCP/IP Precedence 8レベル/Diffserve(IPv4/IPv6))
ACL(IPv4/IPv6)
トランキング(固定及びLACP、1~8ポート単位、最大8グループまで)
ポートミラーリング
HOLブロッキング防止機能
ループ防止機能
IGMP Snooping v1/v2/v3, IGMPクエリア、MLD v1/v2 Snooping、MLDクエリア
マルチキャストフィルタリング(IPv4/IPv6)
IEEE802.1X認証におけるSecondaryRADIUSサーバサポート
SSL証明書自己生成機能
BPDU/EAPOLの透過/破棄選択機能
DHCPクライアント
SNTPクライアント
不良パケットフィルタリング機能
全ポートノンブロッキング転送
フローコントロール、バックプレッシャー
バッファー容量 1.5Mbytes
アクセス方式 CSMA/CD
アドレステーブル 約16,000件
ポート数 BS-GS2148:10/100/1000M 48ポート(全ポートAuto-MDIX機能搭載)+SFP4ポート
BS-GS2124:10/100/1000M 24ポート(全ポートAuto-MDIX機能搭載)+SFP2ポート
BS-GS2116:10/100/1000M 16ポート(全ポートAuto-MDIX機能搭載)+SFP2ポート
BS-GS2108:10/100/1000M 8ポート(全ポートAuto-MDIX機能搭載)
適合ケーブル 10BASE-T:UTP/STPカテゴリー3以上
100BASE-TX:UTP/STPカテゴリー5以上
1000BASE-T:UTP/STPカテゴリー5e以上
1000BASE-SX:50/125μmGI型マルチモード光ファイバーケーブル(LCコネクター)※
1000BASE-LX:9.5または10/125μmシングルモード光ファイバーケーブル(LCコネクター)※
※対応オプション:ギガビットSFP光トランシーバー 「BS-SFP-GSR」、「BS-SFP-GLR」利用時
※BS-GS2108は非対応
伝送距離 最大100m(10BASE-T、100BASE-TX、1000BASE-T)
最大550m(1000BASE-SX)※1
最大10km(1000BASE-LX)※2
※1 対応オプション:ギガビットSFP光トランシーバー 「BS-SFP-GSR」利用時
※2 対応オプション:ギガビットSFP光トランシーバー 「BS-SFP-GLR」利用時
※1※2 BS-GS2108は非対応
スイッチング・ファブリック BS-GS2148:104.0Gbps
BS-GS2124:52.0Gbps
BS-GS2116:36.0Gbps
BS-GS2108:16.0Gbps
端子形状 RJ-45型8極端子、SFP端子※
※BS-GS2108は非対応
メインメモリー 512Mbytes
SNMP 対応
VLAN機能 VLAN対応 (VLANグループ数:256、VLAN ID:1 - 4,094)、IEEE802.1Q(VLAN Tagging)対応
データ転送速度 (スループット) 14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット /s(1000BASE-T)
※パケットサイズが64bytesの場合

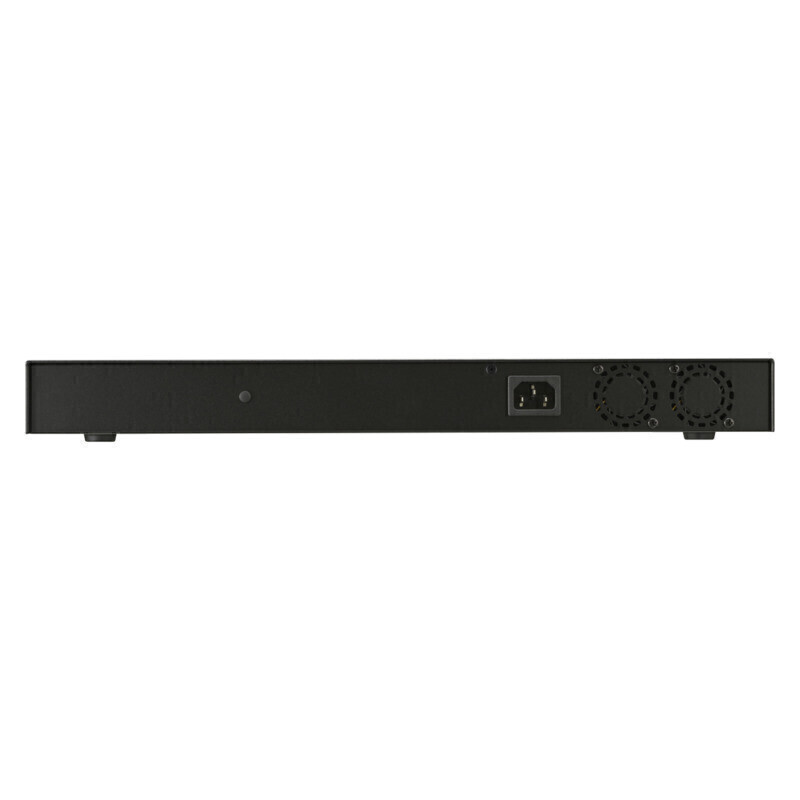

ファン BS-GS2148:あり
BS-GS2124・BS-GS2116・BS-GS2108:なし
電源電圧 100V 50/60Hz
消費電力 BS-GS2148:最大 54W
BS-GS2124:最大 20W
BS-GS2116:最大 18W
BS-GS2108:最大 8 W
消費電流 BS-GS2148:最大 1.1 A
BS-GS2124:最大 0.38 A
BS-GS2116:最大 0.34 A
BS-GS2108:最大 0.17 A
発熱量 BS-GS2148:最大 192.4 kJ/h
BS-GS2124:最大 69.2 kJ/h
BS-GS2116:最大 64.8 kJ/h
BS-GS2108:最大 28.8 kJ/h
省エネ法に基づく表記事項 エネルギー消費効率(W/Gbit/s) BS-GS2148:A区分 0.7
BS-GS2124:A区分 0.7
BS-GS2116:A区分 0.8
BS-GS2108:A区分 0.8
※エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
最大実効伝送速度(Gbit/s) BS-GS2148:52.0
BS-GS2124:26.0
BS-GS2116:18.0
BS-GS2108:8.0
※最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
測定時のポート速度とポート数 BS-GS2148:1Gbit/s:52
BS-GS2124:1Gbit/s:26
BS-GS2116:1Gbit/s:18
BS-GS2108:1Gbit/s:8

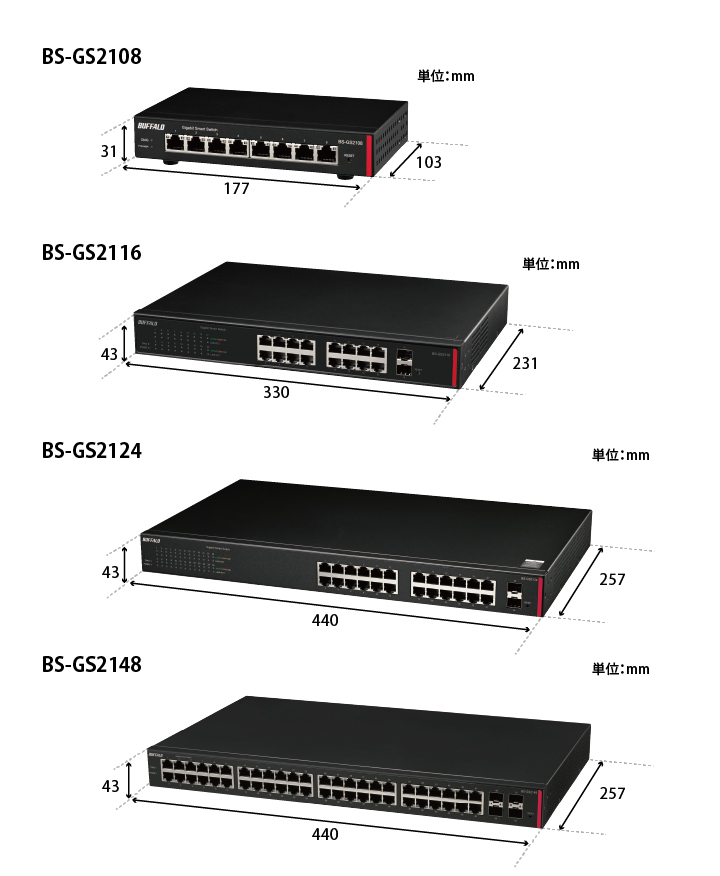

外形寸法(幅×高さ×奥行) BS-GS2148:440×43×257mm
BS-GS2124:440×43×257mm
BS-GS2116:330×43×231mm
BS-GS2108:177×31×103mm
質量 BS-GS2148:約 3.6 kg
BS-GS2124:約 3.0 kg
BS-GS2116:約 2.4 kg
BS-GS2108:約 0.55 kg
※本体のみ
動作保証環境 温度0~50℃
湿度 10~85%
保証期間 5年間(標準保証3年間、Web上の5年保証登録により2年延長)
保守パック 対応(グループA)
最長保証年数:7年間
主な付属品 BS-GS2108:ACアダプター、BIJ-RMK-1U用ネジ4本、ケーブル抜け防止バンド、ゴム足4個、シリアルNoシール2枚、取扱説明書
BS-GS2148・BS-GS2124・BS-GS2116:電源ケーブル、ケーブル抜け防止バンド、19インチラック取り付け金具2個、取り付け金具固定用ネジ8本、ラック固定用ネジ4本、3ピン-2ピン変換コネクタ(アース線付)、ゴム足4個、シリアルNoシール2枚、取扱説明書

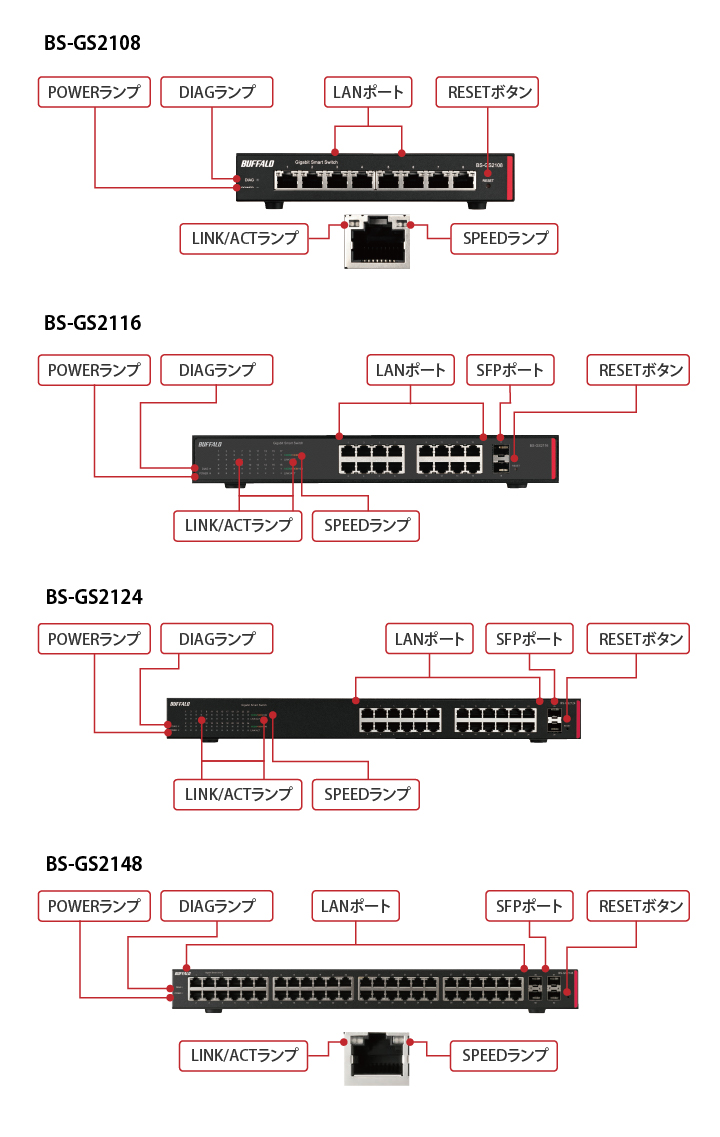

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

ブラック 48ポート

BS-GS2148
4981254071786

ブラック 24ポート

BS-GS2124
4981254071755

ブラック 16ポート

BS-GS2116
4981254066744

ブラック 8ポート

BS-GS2108
4981254066737
