発売時期:

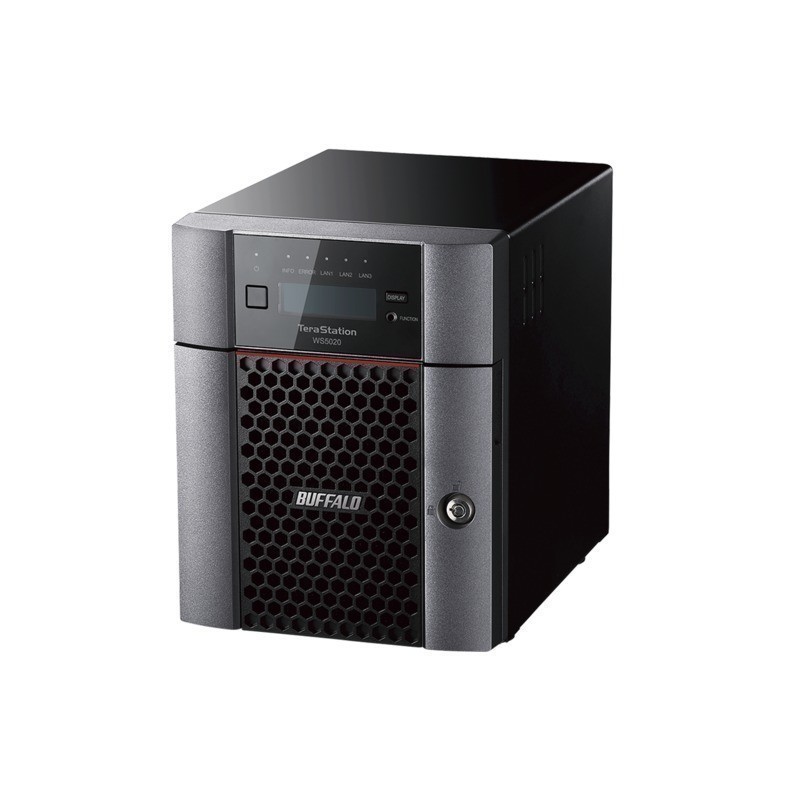

WS5420DNS9シリーズ

WS5420DN24S9

ソフトウェア RAID
ハードウェア RAID
NAS専用HDD
LCD付
iSCSIターゲット

JANコード: 4981254051795

NAS専用HDDは「WD RED」、「Seagate IronWolf」、「東芝 MNシリーズ」のいずれかを採用。

特長

Windows Server IoT 2019 for Storage Standard を搭載

Windows Server IoT 2019 for Storage とは

マイクロソフト社が提供するWindows Server 2019をベースとして、ストレージ用途に限定して機能を絞り込んだ組み込みシステム向けOSです。

Active Directory環境での運用に最適

Active Directoryサーバーに登録されているアカウント情報を利用したファイルやフォルダーのアクセス制限に対応。一元管理によって導入・管理の手間が省略できます。
ユーザー・グループ数も無制限で対応でき、大規模な環境にも適用できます。

サーバーへのクライアントアクセスライセンス(CAL)不要

サーバーへのクライアントアクセスライセンス(CAL)不要

通常のWindows Server OSの場合、サーバーソフトウェアにアクセスするユーザーまたはデバイスごとに、CAL(クライアントアクセスライセンス)が必要ですが、本商品が搭載している Windows Server IoT 2019 for Storage Standard はクライアント数に応じたCALを別途用意する必要はありません。そのため導入・運用コストを大きく削減することが可能です。

10GbE&8GB ECCメモリーを搭載

オフィスの情報共有を高速化、ビジネスの効率アップも推進

高速化

高速イーサネット10GbE / 5GbE / 2.5GbE標準搭載

10GbE(10ギガビットイーサネット)を標準搭載しているため、NASへの10GbE搭載LANカード増設なしで、10GbEのハイスピードを使用できます。

また、IEEE802.3bz規格にも対応しており、多くのビルで既に敷設されているカテゴリー6ケーブルやカテゴリー5eケーブルの環境であっても、同規格に対応したスイッチに変更するだけで、5GbEや2.5GbEのスピードにてご利用いただけます。

10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000BASE-T / 100BASE-TX : 1ポート
1000BASE-T / 100BASE-TX / 10BASE-T : 2ポート

10GbEをご利用になる場合は、10GbEに対応したスイッチと、添付のLANケーブル または、カテゴリー6a以上のLANケーブルを使用する必要があります。

8GB大容量のECCメモリを搭載

8GBの大容量メモリーを採用。
ファイルサーバー、バックアップ、レプリケーションなど様々な用途でNASを使用しても、安定した動作を実現します。
また、サーバー機などで使用されているECCメモリーモジュールを搭載。
メモリーに誤った値が記録されていることを検出し、正しい値に訂正しながら動作させるので、データエラーが発生してもシステムを停止せずに運用できます。

10GbE環境の構築に欠かせない10GbE対応スイッチ

全ポート10GBASE-T、5GBASE-T、2.5GBASE-Tに対応したスイッチ(BS-MP20シリーズ)と組み合わせることで、10GbE、5GbE、2.5GbEのハイスピードな環境を構築します。

10GbE環境の構築で業務効率アップ
共有フォルダーにウイルスチェックを行いつつ、PC10台からデータを一斉にダウンロードする

10GbE搭載の本商品と10GbE対応スイッチ(BS-XP20シリーズ)で10GbE環境を構築すれば、同時アクセス時も従来商品より高速処理できるようになりました。

RAID5モードに設定し、4GBのファイルを転送した際の転送時間。

【測定環境】 (2019年4月 当社調べ)

測定機器

NAS

WS5420DNS9(RAID5構成) 、WS5400DNS6(RAID5構成)

CPU

Intel® Core™ i7 7700

M/B

Intel® H270 chipset(ASUS STRIX H270F GAMING)

メモリー

PC-2700 DDR4 8GBx4(System 16GB、RAMDISK 16GB)

NIC

Intel® Gigabit CT Desktop Adapter

OS

Windows 10 Enterprise 64bit

測定方法

測定対象のNASに「Windows Defender」をインストール。
NAS上のデータにウイルスチェックを実施し、並行してLAN上のPC10台より4GB分のデータをNASからダウンロード。
PC10台すべてがダウンロード完了するまでの時間を測定する。

多彩なデータ保護機能を搭載

万が一の事態からデータを守る

シャドウコピーを使用した復元ポイントの保存

管理者が設定したスケジュールに基づいて、共有フォルダーのスナップショットを作成できます。ユーザーが誤ってファイルを変更してしまった場合などでも、履歴を遡って変更したファイルを以前の状態に復元することができます。

遠隔地のサーバーにインターネット経由で自動同期

ネットワーク経由でActive Directory環境下で、別地域の本商品にバックアップできる「DFSレプリケーション」機能を搭載。離れた拠点に設置された本商品に、インターネット経由で自動で同期/レプリケーションができます。複数の拠点にバックアップを用意しておけば、万が一の災害や拠点障害により、特定のサーバーが機能しなくなってもデータは保持されます。

遠隔地でのレプリケーションを行う場合は別途WAN環境が必要です。

ネットワーク環境によっては、バックアップに支障の出る場合があります。事前の評価検証を推奨致します。

本機能を利用するには、Windows Server 2003 R2以降のActive Directoryに参加している必要があります。また、2台の本商品が同一フォレストにある必要があります。

活用例

東京の本社から各営業所(名古屋/札幌)にインターネット経由でバックアップ。 これにより、たとえば本社で万が一の自然災害等が発生した際にも、データのバックアップが各営業所にあるため、本社で失われたデータを復旧できます。

データを2台のテラステーションに同時保存 (Buffaloレプリケーション)

2台のテラステーションに同時にデータを保存。メイン機に障害が発生してもバックアップ機にLANケーブルをつなぎかえて設定変更することで、バックアップ機をメイン機として使用できます。

Active Directory環境でなくても利用可能です。

ご使用の環境によっては、レプリケーションに支障の出る場合があります。事前の評価検証を推奨いたします。

データを外付けHDDやNASに定期的に保存して守る

本商品はWindows Serverバックアップによる「スケジュールバックアップ」機能を搭載。業務が終了した深夜や早朝などに全てのフォルダーを対象にバックアップを取るなど、日時を指定してバックアップができます。

NAS向けに設計された専用HDD

長時間稼働に適した信頼性ある「NAS専用HDD」を採用

NASシステム用に設計された、高い信頼性と安定した動作を特長とした「NAS専用HDD※」を採用。長時間稼働に適しており、NAS専用のファームウェアが搭載されたハードディスクです。

「WD RED」、「Seagate IronWolf」、「東芝 MNシリーズ」のいずれかを採用。

トラブル時も安心

簡単・迅速に障害時の復旧が可能

お客様自身でHDDを簡単に交換

万が一、内蔵されているドライブが故障した場合、お客様自身で簡単に交換することが可能です。ネジなどを外すことなくすばやく取り替えいただけます。交換の際は、交換用HDD OP-HDNシリーズをご利用下さい。

交換用HDD

交換の際は、安全のため手袋等をはめて作業してください。

有償修理および無償修理でも輸送中の事故等におけるドライブデータの消失について責任を負うものではありません。

適合機種以外のドライブ交換はサポートの対象外となります。

故障したHDDを電源を切らずに交換可能

HDD故障時に、電源を落とさずに交換できるホットスワップに対応。交換時におけるシステムへの影響を最小限にした設計を採用しています。 HDD交換中も故障したHDD以外でRAIDを構築し、通常通り使用が可能ですので、業務に支障をきたしません。

システム領域を含むハードディスクを交換する場合は電源を落とす必要があります。

障害時にUSBメモリーを挿して電源をON

本商品付属のUSBメモリーで、万が一のリカバリーも迅速に実施可能。障害発生時には、本商品のUSB端子にリカバリー用USBメモリーを挿して、ファンクションボタンを押しながら電源をONするだけで、別途ディスプレイやマウス・キーボードを用意することなく簡単・迅速に障害復旧が可能です。

本体も搭載HDDも安心

安心の3年保証

本商品は、3年の保証付き。購入から3年以内※に故障した場合、弊社にて無償で修理させていただきます。大切なデータを扱うNASを安心してお使いいただけます。

本体及びハードディスクともに3年保証に対応。

バッファロー正規データ復旧サービス対象商品

障害レベルに応じた固定料金でデータの復旧が可能

サービスの特長

バッファロー製のHDD、ソリッドステートドライブ(SSD)などの、保証期間内における軽度の論理障害なら、ユーザー登録をしていただくだけで、データ復旧を無償で行うサービスです。保証期間外の障害や中度の障害でも、固定料金でデータの復旧が可能です。
また、大切なHDDを直接弊社拠点に持ち込んで頂ければ、機器の診断やご相談を受け付けております。

機器の状況等によってデータを復旧できない場合があります。

重度の障害等は一部固定料金ではない場合があります。その場合は見積りをさせていただきます。

最長7年までの保守メニューに対応

豊富な保守メニュー

万が一のトラブルからの早期復旧をサポートする、保守パック(オプション)もご用意しています。
保守パックには、購入後60日まで入れる「オンサイト保守パック」「デリバリー保守パック」、いつでも入れる(購入後61日〜48ヶ月迄)「オンサイト保守パック」をご利用いただけます。各保守パックの価格は対象商品の全容量で一律、必要な保守年数で選べるわかりやすい体系で安心して導入いただけます。

クラウド保存で災害から守る。「オンラインストレージ連携」

データをクラウド上に保存するオンラインストレージサービスと連携可能。データをクラウド上に保存することで、大規模災害からも大切なデータを守ります。

各種クラウドサービスにはアカウントや別途料金が必要となる場合があります。

対応しているクラウドサービスのご紹介

Microsoft Azure(Azure Backup)

Azure Backup サービスでは、Microsoft Azure クラウドにデータをバックアップします。 オンプレミスのマシンとワークロード、および Azure 仮想マシン (VM) をバックアップできます。
詳細についてはこちら をご覧ください。

安定稼働

同時に複数のサーバーやPCから接続して運用されるテラステーションは、同時接続時の安定性も重要なポイントです。
例えば、業務時間外のPCの一斉バックアップや、授業などでのテラステーション内の動画の同時視聴など、一度に負荷がかかる状況を想定し高負荷動作試験を実施しました。
24時間連続での同時フルアクセス時の安定稼働台数検証では、同時に60台のPCが安定稼働できることが実証されました。
多台数のサーバーやPCが同時稼働する環境に安心してお使いいただけます。

測定方法

60台のクライアントPCを本商品に接続し、書き込み/比較/削除を一斉に繰り返し、24時間エラーなく終了することを確認。
(2019年6月 当社調べ)

その他商品の特長

システムの確認からエラーの対処まで

運用・死活監視を負担なく行える「Buffalo Dashboard」

本商品の運用・死活監視などができる「Buffalo Dashboard」。システム情報の確認、HDDの取り外し処理に加え、本体の設置場所を確認できるアラーム機能、エラー発生時に対処方法を表示するメッセージ機能などを搭載しています。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
筐体 デスクトップ
インターフェース(LAN端子) LAN端子(10GBASE-T) 背面×1
LAN端子(1000BASE-T) 背面×2
インターフェース(USB端子) USB 3.1 (Gen1)/ 3.0端子 背面×2
USB 2.0端子
対応ドライブサイズ 3.5inch
Wake on LAN
※LAN3(10GbE)はWake on LAN機能有効時、シャットダウン後のLAN3リンク速度は100Mbps固定になります。
Wake on LAN機能を使用するためには、ハブが100Mbpsをサポートしている必要があります。
100Mbpsをサポートしていないハブ等に接続している場合、Wake on LAN機能を使用できません。
ドライブ暗号化
※BitLocker使用(ベーシックディスクのみ対応)
TimeMachine
バックアップ機能 Windows Server バックアップ
クライアント用バックアップソフト NovaBACKUP(製品シリアル番号入力で、クライアントOS用 10ライセンス、サーバーOS用 1ライセンス無料ダウンロード)
※その他対応確認済みソフトウェアは対応情報ページをご確認ください。
ニアラインHDD
NAS専用HDD
SSD
搭載OS Windows Server IoT 2019 for Storage Standard
CPU Intel Atom C3338
メモリー DDR4 ECC 8GB
インターフェース(LAN端子) 準拠規格 IEEE 802.3an(10GBASE-T)
IEEE 802.3bz(5GBASE-T/2.5GBASE-T)
IEEE 802.3ab(1000BASE-T)
IEEE 802.3u(100BASE-TX)
IEEE 802.3i(10BASE-T)
伝送速度 1000Mbps 全二重
100Mbps 半二重/全二重
10Gbps 全二重
10Mbps 全二重
2.5Gbps 全二重
5Gbps 全二重
※1GbEポートは全二重のみ対応
※10GbEポートは10Mbps非対応
端子形状 RJ-45型 8極
対応プロトコル TCP/IP、UDP
対応ネットワークファイル プロトコル SMB
インターフェース(USB端子) 端子形状 USB Type-A
準拠規格 USB 3.0
データ転送速度 最大5Gbps(規格値)
内蔵インターフェース 準拠規格 Serial ATA III
端子数 4(HDD接続済み)
データ転送速度 最大 6.0Gbps(理論値)
UPS端子
LCD表示 バックライトカラー 通常動作時 : 青
障害発生時 : 赤
表示内容 [OS名]、[ホスト名/IPアドレス]、[時刻]、[Link Speed]、およびエラー、インフォメーションを表示
搭載ドライブ数 4
クロック数/コア数 1.5GHz (ターボブースト:2.20 GHz)/2コア/2スレッド
ベイ数 4
RAID方式 ソフトウェアRAID
対応RAID 5/1/0(出荷時RAID5)
iSCSIターゲット
IPカメラ対応
リダンダント電源
ホットスペア
ホットスワップ
※システム領域で使用しているドライブが故障した場合を除く。
レプリケーション
フェイルオーバー
オンラインストレージ連携
ポートトランキング / NICチーミング
クオータ機能
NAS/iSCSIターゲット同時使用
まとめてバックアップ機能
※本商品からTeraStation Linuxベースモデルへのまとめてバックアップのみ対応。
Webアクセス機能
ウイルスチェック ・Windows Defender
※対応確認済みソフトウェアは対応情報ページをご確認ください。
ファン 92mm角 ボールベアリングファン 1基
電源 AC100V 50/60Hz
消費電力 最大:85W
エネルギー消費効率(2011年4月改定) WS5420DN24S9:N区分 0.0025
WS5420DN16S9:N区分 0.0023
WS5420DN12S9:N区分 0.0033
WS5420DN08S9:N区分 0.0045
WS5420DN04S9:N区分 0.0087
※1.エネルギー消費効率とは、省エネ法で定める測定方法により測定した 消費電力を省エネルギー法で定める記憶容量で除したものです
外形寸法(幅×高さ×奥行) 170×215×230mm
※突起部除く
質量 約7.4kg
動作保証環境 結露なきこと 温度0〜40℃、湿度10〜85%
保証期間 3年間(本体およびハードディスク)
グリーン購入法(2011年4月改定) WS5420DN24S9:対応
WS5420DN16S9:対応
WS5420DN12S9:対応
WS5420DN08S9:対応
WS5420DN04S9:対応
RoHS基準値 準拠
※RoHS基準値についてはこちらをご覧ください。
規格 VCCI Class A
主な付属品 LANケーブル(カテゴリー6A、ストレート、2m)、電源ケーブル(1.6m、コンセント側 NEMA 5-15P、電源ユニット側 IEC 60320 C13)、3極-2極変換アダプター、フロントパネル開閉用鍵 (2個) 、USBリカバリメディア、取扱説明書、保証書

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

Standard 24TB

WS5420DN24S9
4981254051795

Standard 16TB

WS5420DN16S9
4981254051801

Standard 12TB

WS5420DN12S9
4981254051818

Standard 8TB

WS5420DN08S9
4981254051825

Standard 4TB

WS5420DN04S9
4981254051832
