発売時期:

WLE-LCXシリーズ

WLE-LCX20

JANコード: 4981254010952

特長

小部屋の多いホテルや金属棚等の多い工場に最適

電波の死角がなくなる。広いエリアで安定無線LAN

電波の死角がなくなる

本商品は、漏洩同軸ケーブル(LCX : Leaky Coaxial Cable)を使用し、同軸ケーブル線上から電波の送受信を行うケーブル型アンテナです。 ケーブルの設置範囲全体で広く電波の送受信が行えるため、電波障害物があって届かなかった場所にも電波が届くようになります。

少ない台数で広いエリアをカバーできる

固定アンテナだと多くの無線LAN親機が必要、屋内ケーブル型アンテナなら1台で広いエリアをカバー

遮蔽物が多い場所で固定アンテナ方式の無線LAN親機を使用する場合、広いエリアをカバーするためには複数台の無線LAN親機を使用する必要がありました。 本商品を使用すれば、遮蔽物が多い場所でも電波を届けられるため、少ない無線LAN親機で広いエリアをカバーできるようになります。

親機のMIMO構成を利用し、本商品2本で通信速度を高速に

カバーエリアのスピードがさらに高速に

無線LAN親機のMIMO構成を利用し、2本の標準アンテナの代わりに本商品2本を接続すれば、遠方のカバーエリアでのスピードがさらに高速になります。

実測結果.小部屋の多い施設でも広いエリアで通信可能

宿泊施設で実測 広いエリアで通信可能に

小部屋の多い宿泊施設のフロアに本商品を設置。設置したフロアと同じ階及びその直下の階でダウンリンクを計測しました。 本商品を使うことで宿泊施設の隅々まで無線LAN通信が可能になります。

測定環境

無線LANアクセスポイント

WAPM-APG600H

LAN端子子機

Centrino Ultimate-N 6300 AGN

PC1(無線LANアクセスポイント側 有線)

DELL PRECISION M4600, OS/Windows 7 Ultimate SP1 64bit,CPU/Corei7-2760QM 2.4GHz

Memory/8GB PC2(LAN端子子機側 有線)

PC1に同じ

測定方法

PC1は無線LANアクセスポイントに有線LANで接続、無線LANアクセスポイントとPC2は無線で接続。

ソフトウェア

IxChariot ver7.10sp1。PC1→無線LANアクセスポイント→PC2間の通信をTCPにより30秒間転送。(2013/2現在 当社調べ)

通信距離・速度は環境に依存します。

無線LAN親機と本商品を違う場所で配置

美観を損ねず設置の自由度が向上

本商品なら、無線LAN親機を別の部屋に設置し、アンテナ本体を天井裏に設置することが可能。 無線LAN親機は別室のためメンテナンスがしやすく、天井裏のアンテナ本体はオフィスや施設の美観を損ねず、メンテナンスフリーで運用できます。

その他の特長

安心の3年保証

安定したネットワーク稼動のために、ネットワーク機器の信頼性は最も重視されるポイント。当社独自の企業向け品質基準による高信頼部品の選定など品質の追求によって長寿命設計に取り組んでいます。また高い信頼性への取り組みの成果として3年保証を実現しております。

RoHS指令準拠

2006年7月からEU圏で施行された電気・電子機器に対する特定有害物質使用制限指令「RoHS指令」の基準値に準拠しています。

RoHS基準値についてはこちらをご覧ください。

仕様

対応情報 対応OSなどの対応情報は、対応情報ページからご確認いただけます。
動作環境 温度-40~80℃
湿度0~95%(水没、結露なきこと)
対応製品 当社製無線LANアクセスポイント VR-U300W
WAPM-AX4R
WAPM-1750D
WAPM-1266R
WAPM-1166D
WAPM-APG600H
WAPM-APG300N
WAPM-AG300N
WAPS-APG600H
WAPS-AG300H
アンテナ 漏洩同軸ケーブル

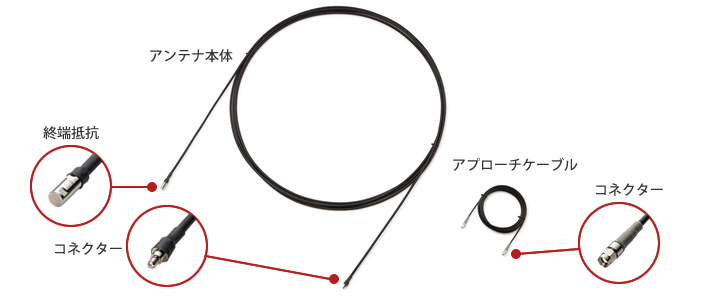

コネクター形状 片側: SMA-J(R), 片側: 終端抵抗
VSWR 1.5以下 @2.4GHz (コネクター部分含む)
設置場所 屋内専用
周波数帯域 2.4~2.5GHz
特性インピーダンス 50±5Ω(TDR)
ゲイン 2.4~2.5GHz 10m: -5.541 [dBi]
20m: -4.248 [dBi]
30m: -3.877 [dBi]
※理論値になります
伝送損失(標準) 0.46 [dB/m] @2.4GHz
※給電点からx(m)地点における本製品内の電力(Pt)と本製品に入力される電力(Pin)との比
結合損失(50%値) 60±2 [dB] @2.4GHz
※本製品の伝送電力(Pt)と本製品から1.5m離れた点に置かれた標準ダイポールアンテナの円周成分受信電力(Pr)との比
絶縁抵抗(導体間) 1000 以上 [MΩ・km]
耐電圧(導体間) AC1000V を1分間加えて異常がないこと
許容張力 210 N(ケーブル型アンテナ)、38N(アプローチケーブル)
※許容張力を超えての配線は、電気特性の低下/断線の恐れがあります。
許容曲げ半径 ケーブル型アンテナ取扱時(付設作業中): 250mmR以上
ケーブル型アンテナ固定時: 100mmR以上
アプローチケーブル取扱時(付設作業中): 66mmR
アプローチケーブル固定時: 27mmR
※許容張力を超えての配線は、電気特性の低下/断線の恐れがあります。

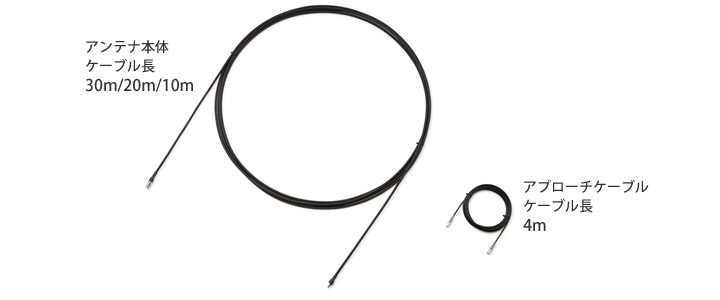

外形寸法 ケーブル型アンテナ 外径: ~7.0mm(ケーブル部分)、ケーブル長: 30m / 20m / 10m
アプローチケーブル 外径: ~4.3mm(ケーブル部分)、ケーブル長: 4m
質量 ケーブル型アンテナ 30m: 約 2,100g、20m: 約1,400g、10m: 約 700g
アプローチケーブル(4m) 約120g
主な付属品 アプローチケーブル(4m) 1本、取扱説明書(保証書) 1式

外観・寸法・各部名称・写真ダウンロード

ラインナップ

スペック 型番 価格 JANコード

30m

WLE-LCX30
4981254010969

20m

WLE-LCX20
4981254010952

10m

WLE-LCX10
4981254010945
